《建筑模型制作与工艺》课程优秀作品展示【第一期】

2

1

7

导语

新年快乐！大年初一小编祝大家新年大吉！新的一年，感谢大家对我们专业的支持与认可。同时，我们向大家分享本学期《建筑模型制作与工艺》课程的优秀作品！

本次的模型设计课程优秀作品来自14、15级的小伙伴们。小编将这次的模型作品分为成三期向大家来展示。下面就向大家分享第一期的《建筑模型制作与工艺》课程优秀作业展（不足之处多多包涵）

背景

教学课题：解读建筑大师作品指导老师：周薇课题时间：为期3周教学目的：《建筑模型制作与工艺》课程是一门实践类型课程，是建立以“理论与实践互动”为特点的新型环境艺术设计类学科的基础教学。建筑模型制作技术在当今教学中有着举足轻重的地位，通过模型制作可以给学生提供一个将概念与成果联系起来的机会，从而对空间、环境、结构有着更加直观而深刻的认识，有助于提高学生的创造力与表达复杂建筑空间的能力，避免单纯采用图纸画图而产生的一些缺憾。

《建筑模型制作与工艺》课程优秀作品

1

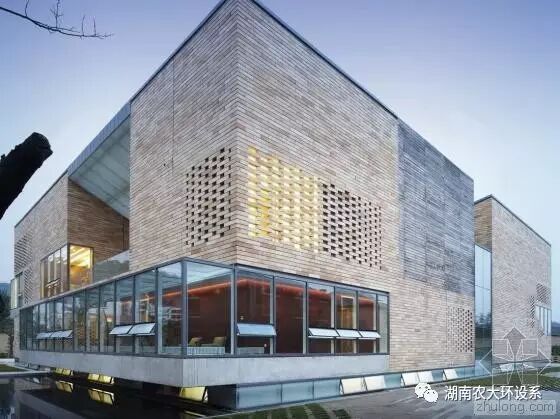

14级洪瑜娟-凹舍建筑

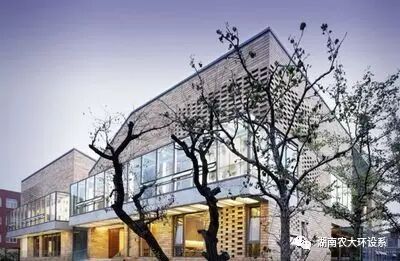

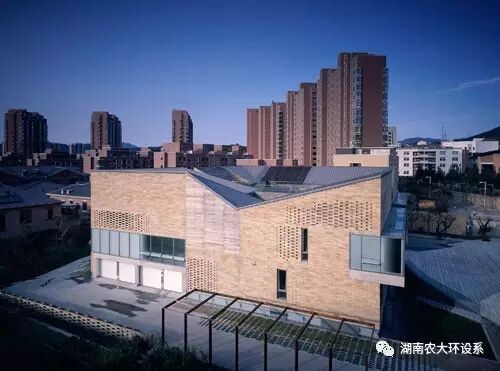

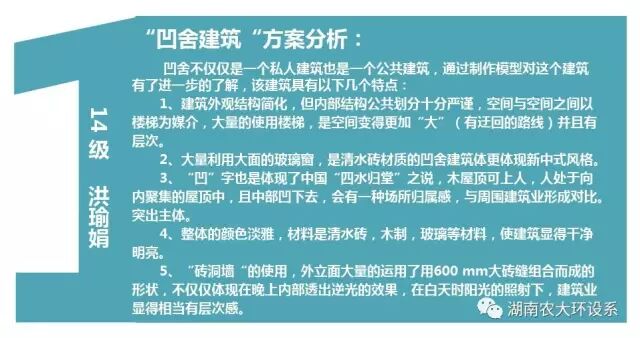

建筑方案分析

模型制作过程

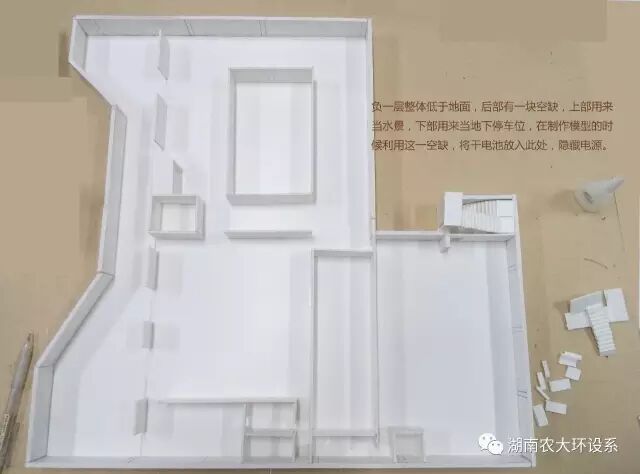

01-根据CAD图纸搭建模型的框架结构

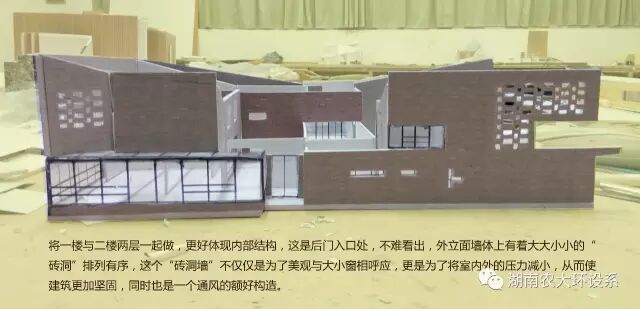

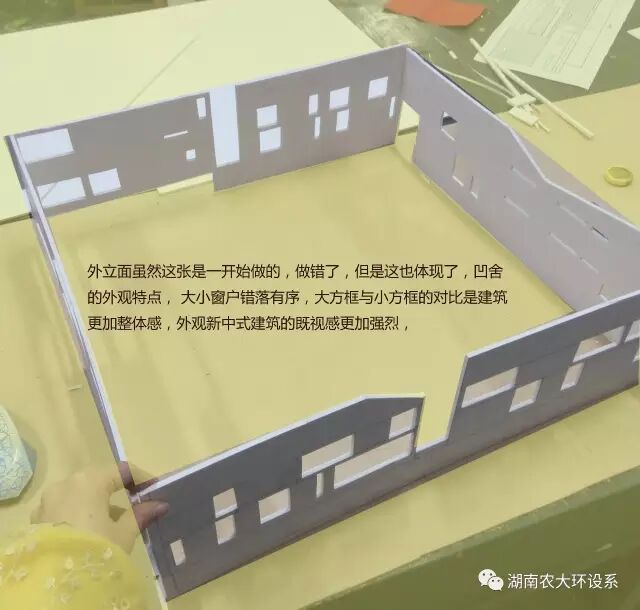

02-外立面

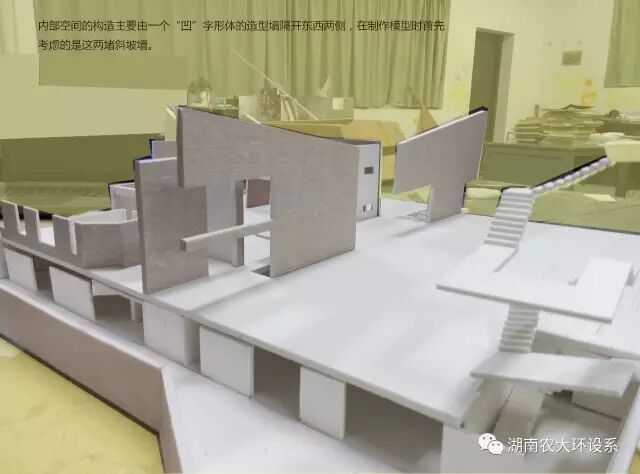

03-模型的内部结构

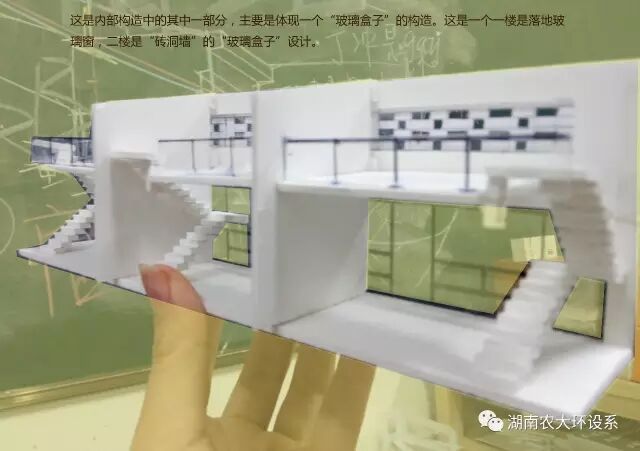

04-“玻璃盒子”展示

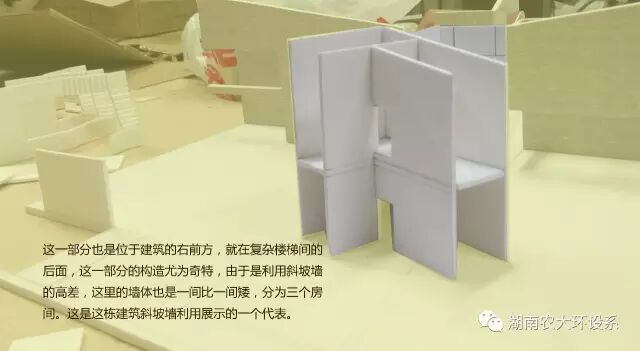

05-斜坡内部空间代表

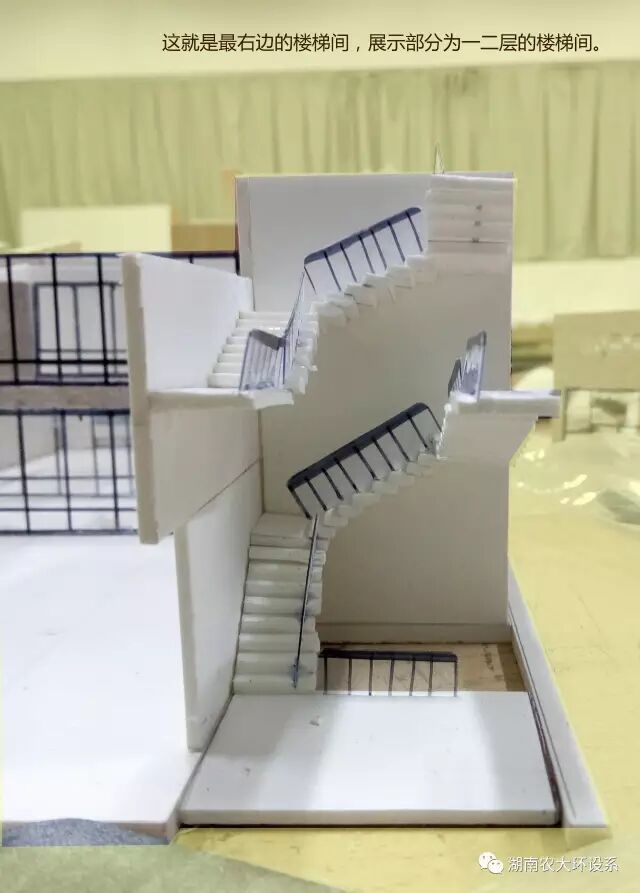

06-搭建模型的交通结构

07-模型外立面细节的制作

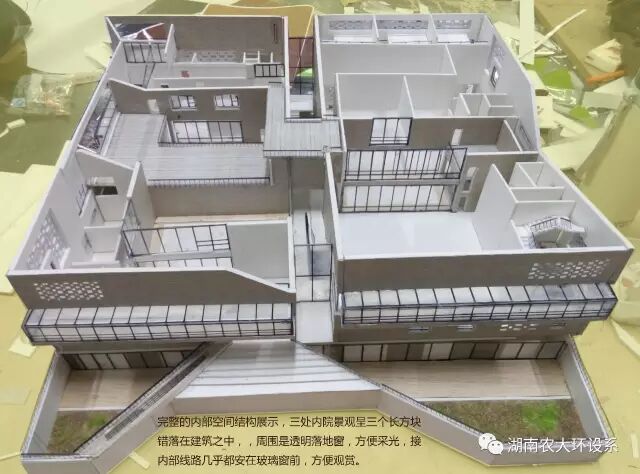

08-整体内部结构

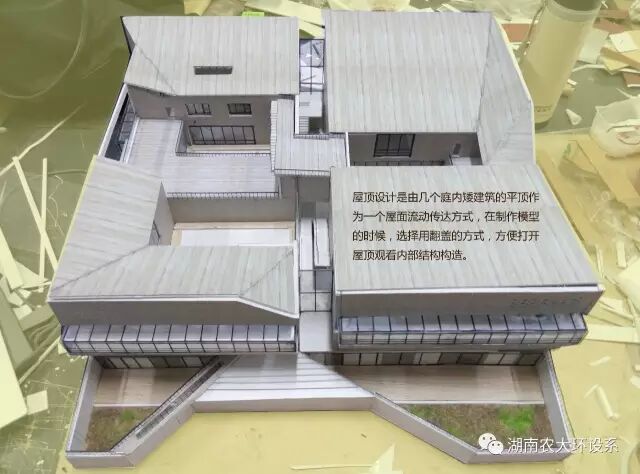

09-根据CAD图纸计算出顶面的坡度，完成顶面的搭建

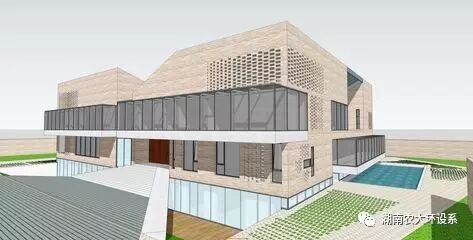

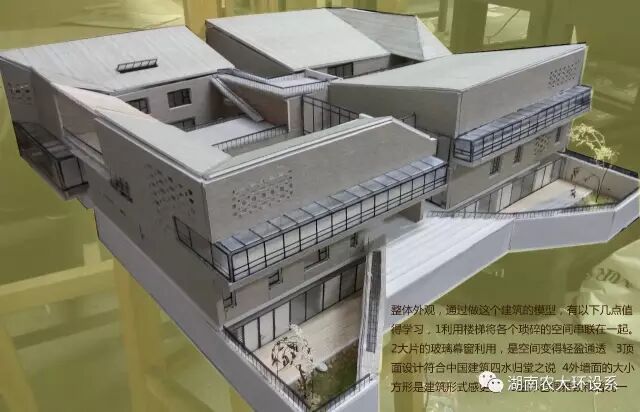

模型效果图

模型灯光图

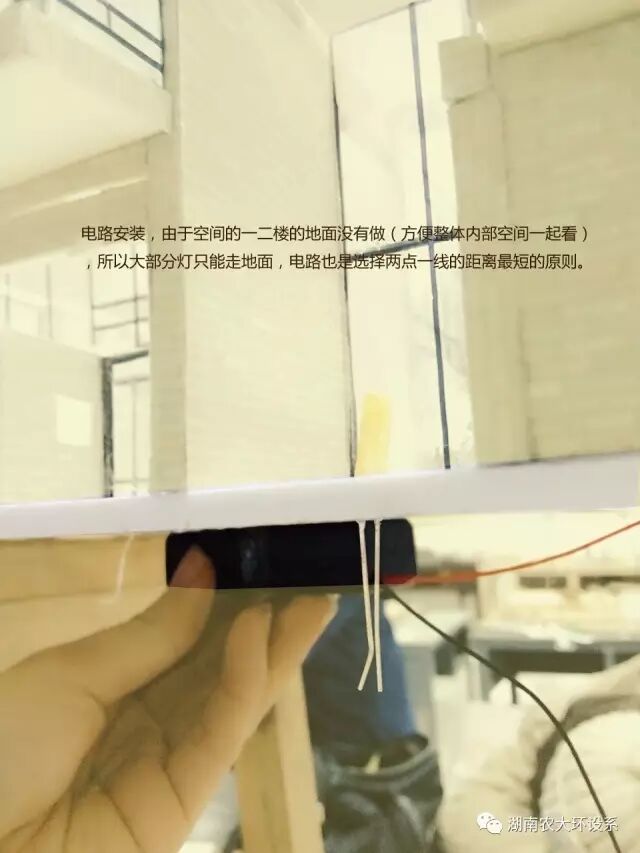

01-电路安装

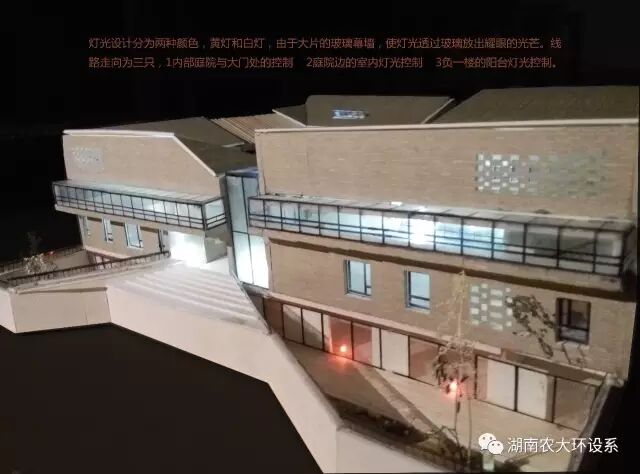

02-内部灯光走势

03-建筑线路走向及颜色区分

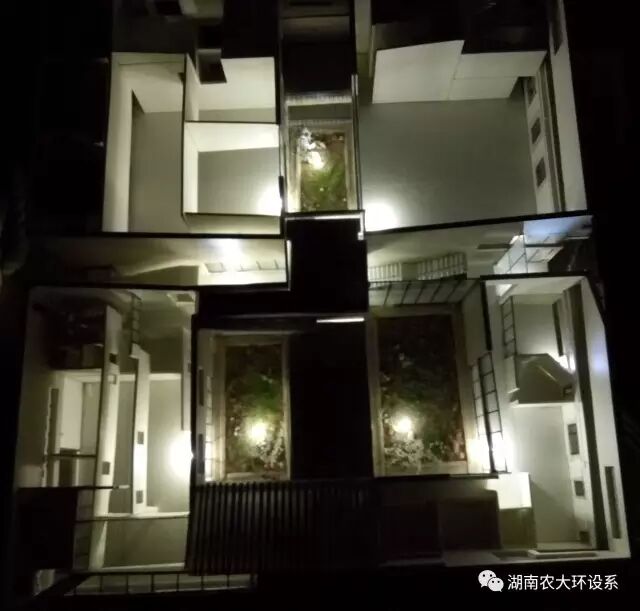

04-模型内部灯光效果

05-模型庭院灯光效果

模型制作视频

课程学习心得

这次模型制作中我受益匪浅。从开始的不知所措，到渐渐地形成思路清晰，再到最后在兴奋中完成作品。在每一个环节中，我的创造力、空间想象能力都得到很大的提升。这使我发现了自己的潜力是多么巨大，明白了“世上无难事，只怕有心人”。

在了解分析图纸时，我对以前的剖视，三面投影，等内容又得到了一次温习。将以前的理论知识转化为实际操作。这让我们认识到了制图课程的重要性。并且对以前的知识加以灵活变通，赋予它创造学的灵魂。

设计很重要，将理论转化为实际更加重要。我采取分部式的制作方法，在这个过程中遇到了很多问题：裁切的板子与设计图纸尺寸不符、玻璃粘贴不牢固等问题。但我静下心来，一步一步解决，终于完成了模型制作。

看着亲手做出的艺术品，我倍感欣慰。这不仅是一个模型，更是汗水与智慧的结晶。

2

15级谭志刚-萨勒诺海运码头

建筑方案分析

模型制作过程

01-分析图纸：这一步虽然是开始的步骤，但是花的时间比较长，因为选的是扎哈的作品，在结构方面比较复杂，形体上较多不规则的部分需要仔细分析，而且在模型制作的过程中也会有搞不清楚的状况，这时也是需要再看图纸，对于图纸的分析贯穿了整个过程

02-底板的制作：除了对于尺寸和比例的把控，还有对于缝隙的填补与细节打磨也是很重要的比较影响最后成品的效果

03-填补原子灰：在这一步骤中我感触颇深，原子灰与固化剂一定要充分搅拌，只有搅拌均匀才更容易干燥，而且要控制在一两分钟内完成搅拌和填补，否则过早的干燥会造成不必要的浪费，补土可以在更细小的部分进行修整，之后打磨

04-打磨坡道：在打磨过程中我使用了电摩和磨棒、砂纸、锉刀等工具

05-高差的弱化处理：此建筑不是常规的分层，而是比较模糊的坡道与阶梯结合的缓慢上升，所以在制作时我不断地在验图

06-模型内部空间构造

07-将加热好的油泥上在屋顶上面：工业油泥需要六、七十度才能逐渐软化，温度越高软化越快

08-将泡沫削切打磨建造出屋顶：此过程比较耗时，注意控制形体

09-喷漆：在这个阶段，我没有了解镀铬的漆与油泥可能会发生反应，导致在表面形成了一些颗粒

10-用喷火机抛光

11-组装好电路等，模型基本完工啦

模型效果图

模型制作视频

课程学习心得

 此次模型制作耗时较长，我主要是在分析图纸上和尝试材料方面花了较长时间，感受最大的就是对于自己分析图纸的能力和空间感知的能力亟待加强，关于油泥、泡沫、喷漆（金属漆、镀铬漆、底漆）以及原子灰等材料特性都有了一定的了解，很多材料都是在老师的指导下第一次尝试，相信下次使用会更加得心应手。最后，谢谢周老师的全程指导！

3

14级谢莎-旧金山现代艺术博物馆

建筑方案分析

模型制作过程

01-根据图纸剪裁板材

02-拼接出第一层的结构

03-第一层的细节完善

04-空间结构的完善制作

05-建筑局部结构的制作

06-开始组装拼接啦

07-添加上场景，处理好细节，铛铛！模型完工啦

模型效果图

课程学习心得

我的模型可谓是凝结了无数的智慧与汗水，最终化成这个如诗如画搬雅致的旧金山现代艺术博物馆。

1、质感

模型的每一个细节在材质上我都经过精挑细选，颜色和肌理都尽力还原出建筑原有的味道。外立面选用3mm厚的PVC板包上褐色的材质贴纸，接口处都是45度角拼接，而建筑的主体和亮点的圆柱形建筑，我放弃了方便的瓦楞纸，而用牛皮纸裁成细条，然后一根根粘在纸上，尽显细致与质感。

2、技巧

作为建筑主体的圆柱形大屋顶，要怎么样才能固定出需要的形状呢？根据建筑图纸按比例放缩后，平面图纸上圆柱的直径有13cm，雪弗板虽然可以做有弧度的造型，但用雪弗板弯成13cm的圆柱还是很有难度的，。试验失败了无数次后，把宿舍和工艺室翻了个底朝天终于发现室友的一个圆形礼物盒，很巧的是13cm不大不小，我那叫一个高兴啊！于是拿着盒子做结构支撑，外面用透明塑料片饶了一个圈再用透明胶粘上。在我以为就快结束的时候发现它是一个斜切面，呃呃呃，想了各种办法发现都不行，最后是用透明塑料薄片切一个椭圆形状再用透明胶将其与柱身连接，最后灰白照片纸裁成细条贴上遮住透明胶。这个柱体做了整整一晚上，做完后非常有成就感，方法总是有的，只是看你愿不愿意为此花时间而已。

3、配景

配景的设计我也下了功夫。因为山水中国馆是一个大型艺术博物馆，所以划分出了广场公路和人行通道等区域。公路部分用灰色颜料刷在油画纸上，油画纸特有的肌理很适合公路的模拟。而草地不是简单的使用草皮，而是在上面洒上少许不同颜色的草粉，使草坪看起来更加真实。

总得来说，这次模型制作不仅让我了解到了建筑的构成和尺度，前期大量查阅资料还增加了我对世界著名建筑的认识，制作过程中遇到问题解决问题更是乐趣多多。

4

14级常志菲-天津北洋园体育馆

建筑方案分析

模型制作过程

01-依据图纸用雪弗板等材料构建好空间结构

02-开始搭建体育场主体构造

03-侧立面细节处理

04-封顶细节处理

模型效果图

外部空间图

休闲亭细节处理

外部空间图休闲亭

外部空间图

休闲亭细节处理

体育场空间构造

模型制作视频

课程学习心得

此次课程设计是我们专业课程知识综合应用的实践训练。模型制作是一个十分需要耐心和细心的工作，模型制作也是一个尊重步骤程序的工作。首先就是图纸环节，图纸是思维的开始，灵感的来源，直接关系到方案的形成。在老师的甄选之下，我们每个人都被选出了比较适合制作的模型。

模型制作之前，老师指导我需要注意的几个方面：1、因图纸不齐全，需自己把所有交通、结构、公共空间彻底了解分析清楚；2、整个建筑有架空层，有坡道，游泳馆和其他场馆有高差；3、建筑外立面有大量的曲面；因此，在模型制作的前期我花了大量的时间理解图纸，把交通、结构等空间都分析清楚，后期制作就相对比较轻松。

这次模型实践课学我获益匪浅，巩固与扩充了建筑设计、建筑基础等课程所学的内容，掌握建筑设计的方法和步骤，了解了建筑设计的基本结构，提高了计算能力，绘图能力。在模型制作过程中资料不是很齐全情的况下，遇到了各种困难，多亏有老师的提点和鼓励，还有同学的陪伴，才完成这浩大工程，很感谢老师的支持鼓励和同学的陪伴帮助。

05

15级李悦-Shell House

建筑方案分析

模型制作过程

01-根据CAD图纸裁剪出建筑外立面的尺寸

02-雪弗板是有韧性可弯曲的一种板材，准备根据建筑的曲度进行塑形

03-塑形后的建筑外墙立面

04-根据CAD图纸的尺寸进行建筑内部分层及空间分割

05-根据模型内部空间比例制作并放置相对应家具

06-模型内部空间效果

模型效果图

课程学习心得

此次的模型课给我带来了全新的感觉，而刚开始我也并不相信自己能做出来这么一个期末工程，觉得很难。做模型过程中，整个圆形内部并不好控制，总是不能很好的贴合起来，形状磨人，不过还好我已经做足了准备想了很多办法，老师帮我参考了一些建议，我感觉都可以解决的，整个制作过程很多需要弧形结构，裁废了不少圈圈圆圆，进度也很慢基本上一整天下来只做了一个局部内容，装灯的时候我也是研究了好久，当整个模型完成以后，灯一开，有一种自己的小世界都亮了的感觉。这次的体验我觉得完全给我们一个很好的动手能力的提高，整个过程中也积累了不少知识。为以后的毕业设计也获得一些经验。虽然很磨人但是很值得，也感谢老师整个课程的陪伴。

结语

这3周的课程设计，先不说别的，就天气而言，确实很艰苦。人在低温下的反应是很迟钝的，手都冻僵了无法很好的活动。天气本身很冷，故在操作时，真是艰熬，坐下来才一会，就全身凉透，但是凛冽的寒风挡不住我们求知、探索的欲望。通过我们不懈的努力与切实追求，终于按质按量的完成了课程内容。

这次的课程不仅提高了大家的识图能力，还让我们更深了解了建筑的构成、结构、尺度、材料等相关知识；前期大量查阅资料也增加了我们对世界著名建筑的认识，制作过程中遇到问题解决问题更是乐趣多多。

最后，我们要隆重的感谢周薇老师在本次课程设计过程中给予大家的教导和帮助。周老师不光负责任，还非常有耐心，会根据每个同学不同的建筑特点给出中肯的建议，还手把手的教同学如何更好的使用各种工具，讲一些很实用的小窍门。

展望

建筑模型是研究建筑空间的设计手段之一，在构思的每一个阶段中，都对开拓设计思维，提高设计认识，变换设计手法起着积极的作用。同时，建筑模型也是交流的有效工具，当建筑方案通过模型展示出来的时候，很容易发现建筑方案在设计、布局、比例、与周围环境关系等方面是否起到好处。

建筑设计离不开建筑模型，希望同学们在以后的设计中能把课程中所学的知识灵活运用在实践中。
